Tham số cơ bản

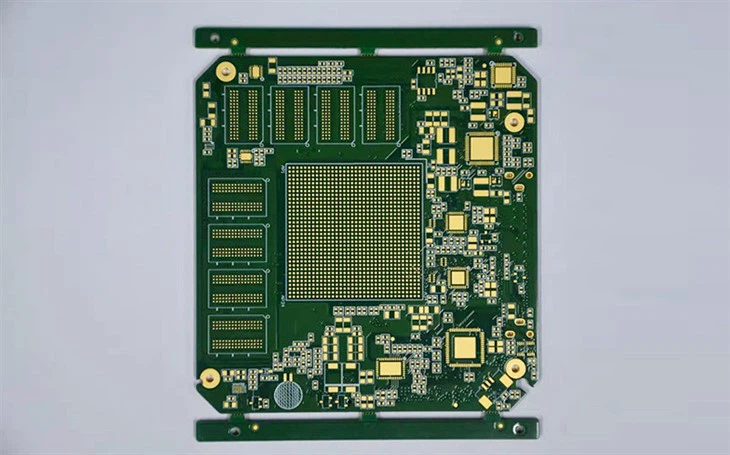

Bảng HDI bậc 1 (bảng kết nối mật độ cao) có một lớp microvias khoan laser trên mỗi bên . Nó thường bao gồm 4 lớp8 với các vias được xếp chồng lên nhau hoặc so le
Đặc trưng
Bảng HDI bậc 1 cho phép mật độ định tuyến cao hơn và khoảng cách thành phần nhỏ hơn . Nó hỗ trợ các gói BGA Fine-Pitch và cải thiện tính toàn vẹn tín hiệu so với PCB đa lớp truyền thống .}
Thuận lợi
Lưu không gian trong các thiết kế nhỏ gọn
Cải thiện hiệu suất cho tín hiệu tốc độ cao
Giảm số lượng lớp so với bảng đa lớp tiêu chuẩn
Hiệu quả về chi phí so với các thiết kế HDI bậc cao
Ứng dụng
Bảng HDI bậc 1 được sử dụng rộng rãi trong điện thoại thông minh, máy tính bảng, mô-đun GPS, thiết bị đeo và các thiết bị điện tử tiêu dùng khác trong đó không gian và hiệu suất quan trọng .
|
Thông số sản xuất |
Khả năng |
|
Lớp |
4 - 40+ Các lớp, với các cấu trúc HDI khác nhau như 1+ n +1, 2+ n +2, 3+ |
|
Vật liệu cơ bản |
Fr -4, cao TG FR -4, không có halogen, rogers hoặc các vật liệu hiệu suất cao khác |
|
Độ dày bảng |
0,2mm - 6.0 mm |
|
Độ dày đồng |
0,5 oz - 6 oz (17,5μm - 210 m) |
|
Tối thiểuKích thước lỗ |
0,1mm đối với microvias được khoan cơ học, 0,075mm đối với microvias khoan laser |
|
Dấu vết/chiều rộng không gian tối thiểu |
2 triệu (50μm) cho HDI tiêu chuẩn, xuống còn 1 triệu (25μm) cho các thiết kế nâng cao |
|
Mặt nạ hàn |
LPI (có thể tưởng tượng ảnh chất lỏng) màu xanh lá cây, vàng, trắng, đen, xanh, đỏ và các màu tùy chỉnh khác |
|
Vòng hình khuyên tối thiểu |
2 triệu (50μm) cho các lớp bên ngoài, 1 triệu (25μm) cho các lớp bên trong |
|
Trở kháng kiểm soát |
Khả năng chịu đựng ± 10% hoặc tốt hơn |
|
Màu lụa |
Màu trắng, đen, vàng và các màu tùy chỉnh khác |
